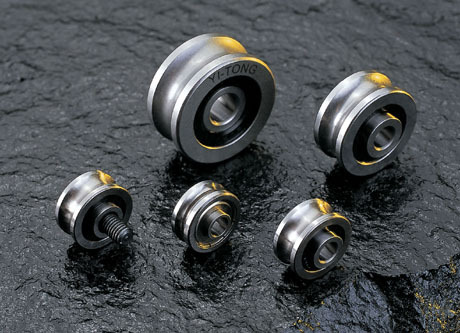

SG20 Rodillos-guía con ranura en arco gótico

No.SG20.2RS
SG20 2RS se aplica al movimiento lineal de alta velocidad
CÓDIGO DE TALLA
SG20.2RS
dw (mm) (dim. del eje)
8
re (mm)
6
diámetro (mm)
24
C(mm)
11
B (mm)
7.25
Largo (mm)
28,62
d2 (mm)
11.1
Mmm)
1.2
Cr (KN)
3.44
C0r (KN)
1,73
Velocidad límite (r/min)
12000
Peso (gramos)
25
Tipo de sellado:
central nuclear
KDD
Grasa:
Grasa de litio
Personalizado
  • SG20 Rodillos-guía con ranura en arco gótico
  • SG20 Rodillos-guía con ranura en arco gótico

Descripción

Rodillos-guía con ranura en arco gótico - tipo SG

La función de los rodillos de la serie SG es la misma que la de los rodillos de la serie LFR. Pero se utilizan principalmente en vías planas y en las condiciones requeridas de estructura compacta. Después de instalar los rodillos en el deslizador, el eje rara vez estará sobre los planos laterales del rodillo.
